کارفرما: شرکت سهامی آب منطقه ای گلستان
مشاور: شرکت مهندسین مشاور پژوهاب
پیمانکار اصلی: شرکت راهسازی و عمران ایران
پیمانکار تجهیزات هیدرو مکانیکال: شرکت مثلث پولادین

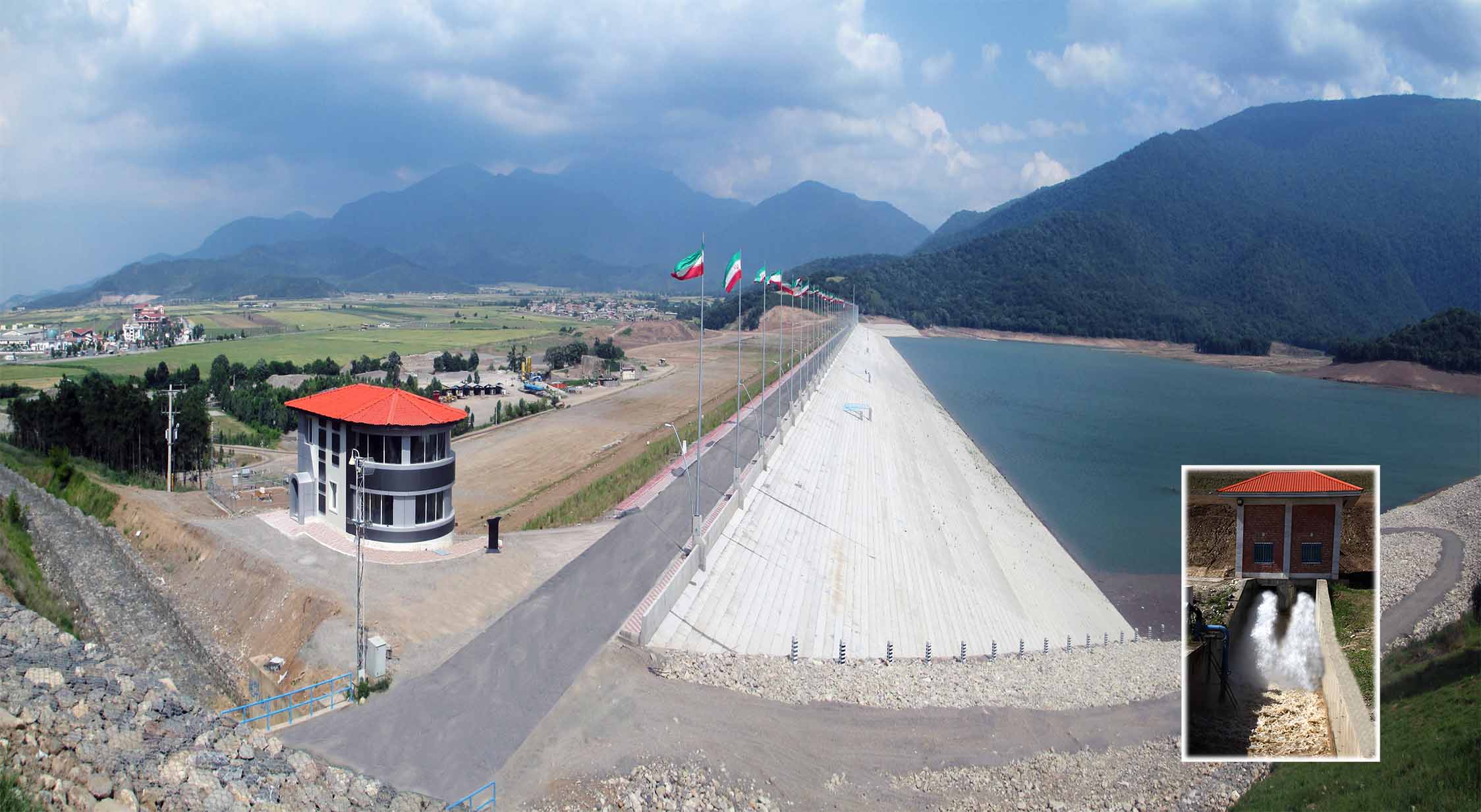

موقعیت : سد مخزنی کبودوال در نزدیکی شهر علی آباد و در 45 کیلومتری شرق گرگان در استان گلستان قرار دارد.
اهداف طرح :
- سیمای این طرح بر اساس انتقال و ذخیره سازی جریان رودخانه قره سو زرینگل درخارج از بستر آن ( ذخیره سازی خارج از بستر اصلی Off Stream Reservoir) ، در پشت سد کبودوال شکل گرفته است .
- اهداف طرح شامل تامین نیاز آب کشاورزی شبکه آبیاری قره سو ، تامین آب شرب شهر علی آباد و همچنین ایجاد فضای گردشگری میباشد .
- حجم آب قابل تنظیم سالانه توسط این سد حدود 57 میلیون متر مکعب در سال میباشد.
مشخصات سد مخزنی کبود وال :
- نوع بدنه : خاکی همگن
- طول تاج : 1370 متر
- عرض تاج : 10 متر
- عرض سرریز : 5 متر
- حجم فیلتر و زهکش : 365000 متر مکعب
- حجم خاکبرداری : 1300000 متر مکعب
- حجم خاکریزی : 4200000 متر مکعب
- سیستم آببندی پی : دیوار آببند به ضخامت 0/80متر
- حداکثر ارتفاع از پی: 33 متر
- سطح دریاچه : 1/4 کیلومتر مربع
- حجم مفید مخزن : 19 میلیون متر مکعب
- ظرفیت آبگیر : 6/5 متر مکعب بر ثانیه
- ظرفیت تخلیه کننده عمقی : 6/5 متر مکعب در ثانیه
- ظرفیت تخلیه سرریز : 24 متر مکعب در ثانیه
- مجاری انحراف : دو رشته لوله بقطر1400 میلیمتر
مشخصات سامانه انتقال آب:
- ظرفیت کانال: 15 متر مکعب در ثانیه
- شکل مقطع: ذوزنقه ای یه عرض کف 2/5 مترو ارتفاع 2/5 متر
- طول کانال : 2/6 کیلومتر
- شکل مقطع : دایره ای بقطر 3 متر
- طول تونل :330 متر
- نوع جریان : آزاد
- ضخامت پوشش بتنی : 0/5متر در کف 0/25 متر در دیوار و سقف
- سازه های جنبی : سازه پایانه ورودی به مخزن ، سیفونها، آبگیر ها ، پلهای ماشین رو و پیاده رو
