کارفرما: شرکت سهامی آب منطقه ای گلستان
مشاور: شرکت مهندسین مشاور پژوهاب
پیمانکار: شرکت ساختمانی چاتال
مرحله مطالعات : مطالعات مرحله اول و دوم و سوم
موقعیت: 5 کیلومتری جنوب شرق شهرستان علی آباد کتول (بنکوه) در استان گلستان
اهداف طرح:
هدف اصلي طرح قره سو- زرينگل جمع آوري و تنظيم مازاد جريانهاي رودخانه هاي زرينگل و كبودوال جهت توسعه كشاورزي و آبياري در دشت قره سو- زرينگل ميباشد.

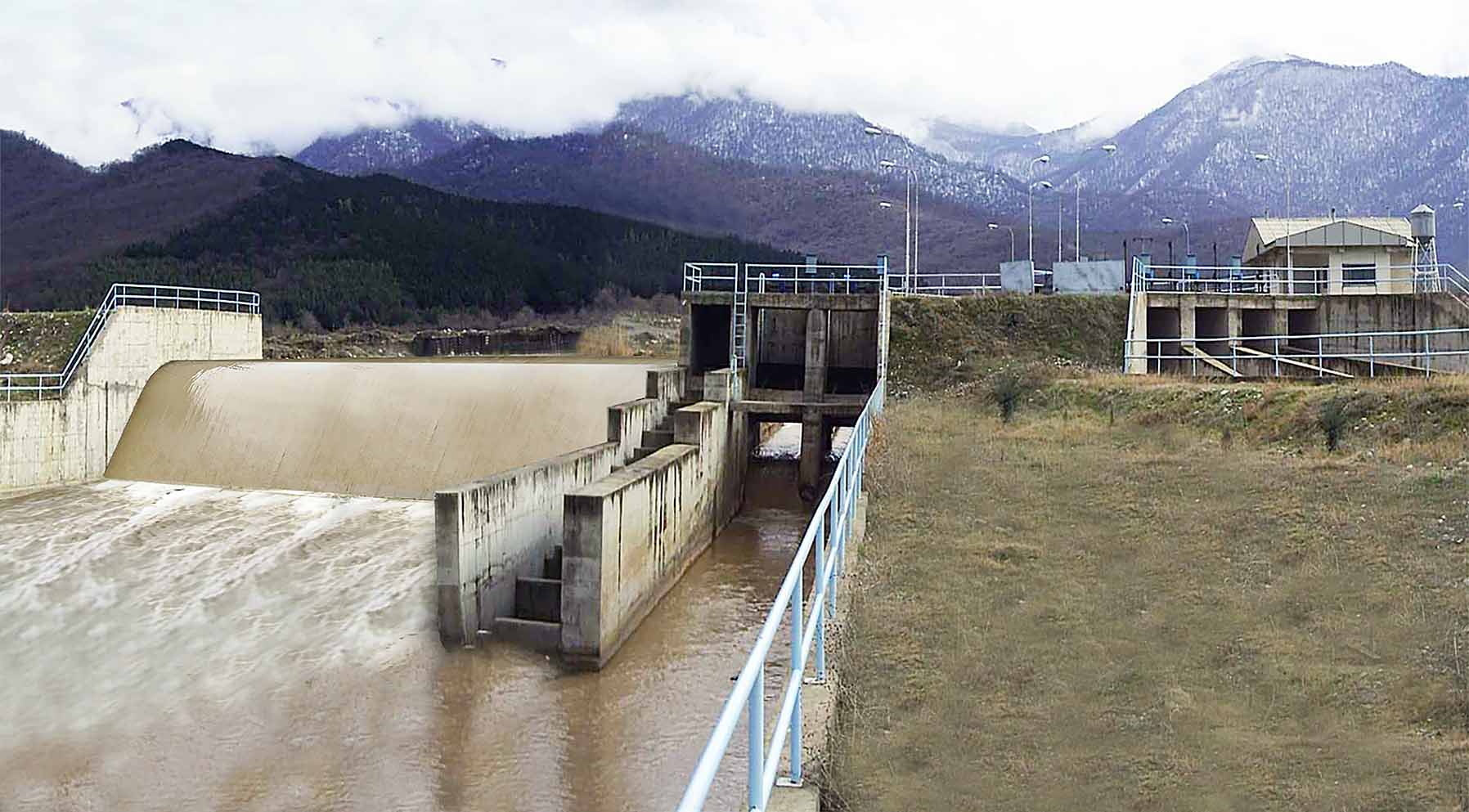

مشخصات سد انحرافی:
- نوع سرریز: سرریز بدون دریچه
- طول سرریز: 30 متر
- ارتفاع تاج سرریز از پی: 6/50 متر
- تراز تاج سرریز196/50 متر از سطح دریا
- ظرفیت طرحی سرریز:160 مترمکب در ثانیه
- نوع حوضچه آرامش سرریز: معادل تیپ I
- طول حوضچه آرامش سرریز: 19 متر
- پل روی سرریز: ندارد
- طول بازوی خاکی سد انحرافی: 120 متر
- ظرفیت مجرای تخلیه رسوب: 50 مترمکعب در ثانیه
- تجهیزات هیدرومکانیک مجرای تخلیه رسوب: قطاعی
- ظرفیت آبگیر: 15 مترمکعب در ثانیه
- طول آستانه سازه آبگیر: 12/50 متر
- تجهیزات هیدرومکانیک سازه آبگیر: غلطکی
- مجرای ماهی رو: دارد
- عرض مجرای ماهی رو: 2 متر
- سیستم آب بندی: دیوار Cutoff بتنی
- حداکثر عمق: 7 متر
مشخصات حوضچه های رسوبگیر
- طول خالص حوضچه ها: 40 متر
- عمق مفید آب : 2/20 متر
- عمق مرده (رسوبات) : 0/60 متر
- ارتفاع کلی حوضچه ها : 3/50 متر
- عرض خالص هر سلول :5/70
- عرض ناخالص چهار سلول : 24/30 متر
- حداقل قطر ذرات قابل ته نشینی : 0/25 میلیمتر
مشخصات کانال انتقال آب
- ظرفیت طراحی: 15 مترمکعب در ثانیه
- شیب طولی کانال: یک در هزار
- طول کانال: 2490 متر
- مقطع کانال: ذوزنقه ای
- عرض کف کانال: 2/5 متر
- شیب جدار: 1/5: 1
- ضخامت پوشش بتنی: 10 سانتیمتر
